Das feste Rohr und die Wärmetauscher von Röhrchen ist eine grundlegende und weit verbreitete - verwendete Ausrüstung im Bereich des Wärmeübertragers.
Es verfügt über eine einfache, aber robuste Struktur, die es für eine Vielzahl von industriellen Anwendungen geeignet ist, bei denen die Temperatur
Der Unterschied zwischen der Rohrseite und der Schalenseite ist relativ klein oder der Schalen -Seitendruck ist moderat. Diese Art von Wärme
Austauscher spielt eine entscheidende Rolle bei Prozessen wie Wärmegewinnung, Kühlung und Heizung in Branchen wie Chemikalie, Erdöl,
und HVAC.
Produktbeschreibung

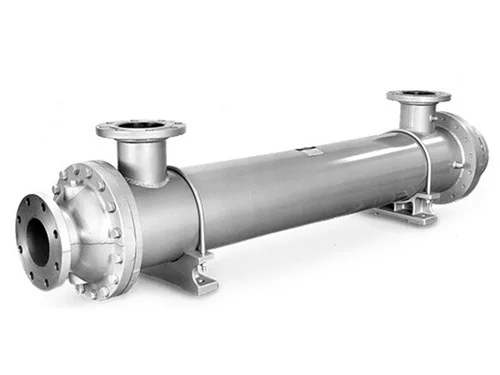

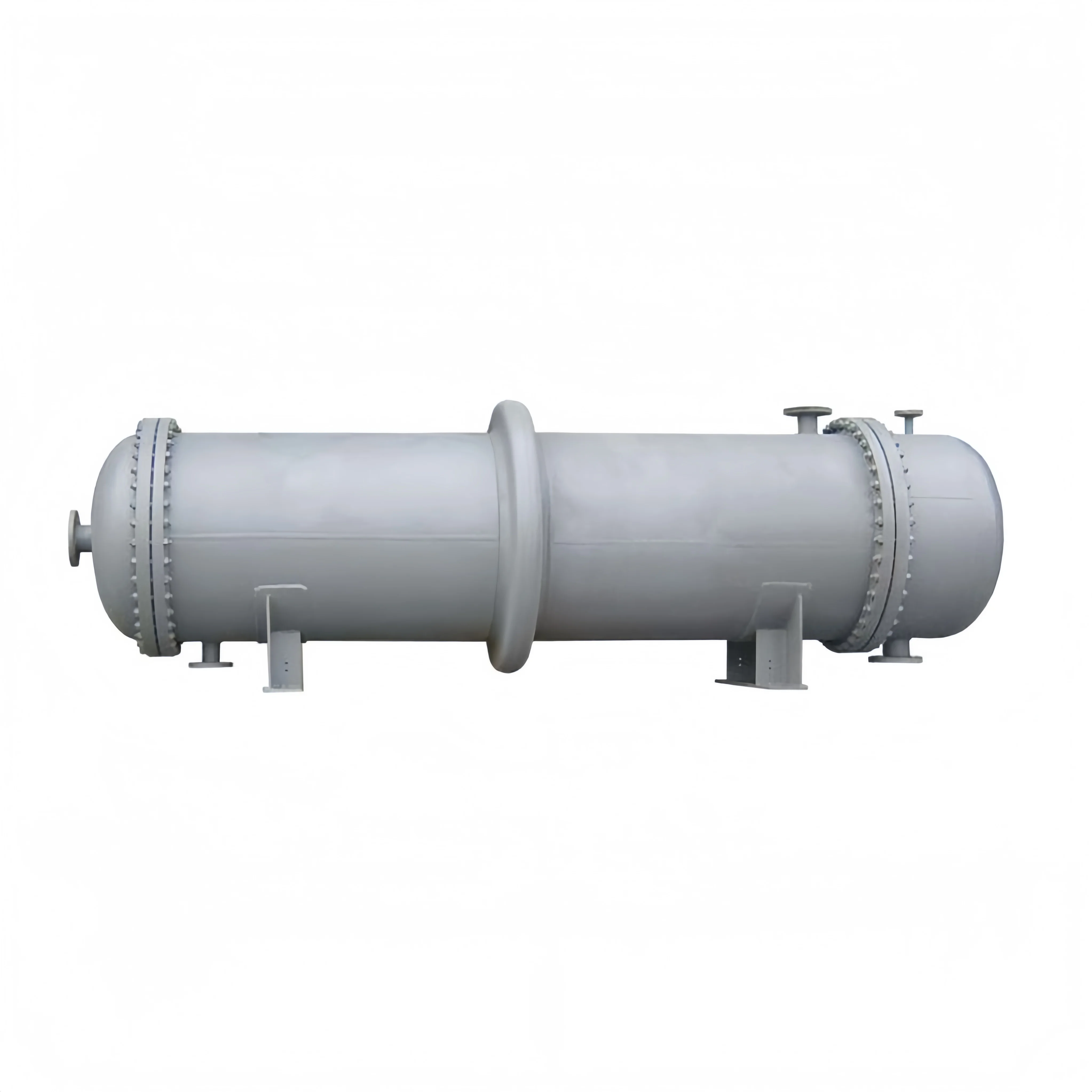

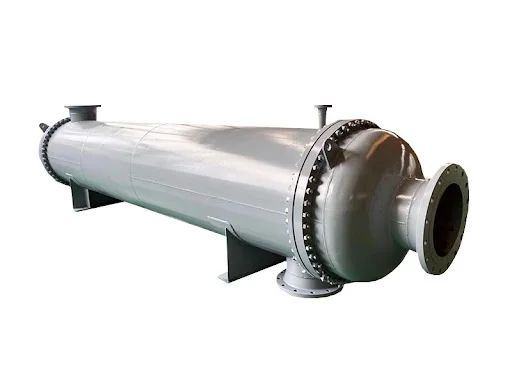

Röhrchen Wärmetauscher

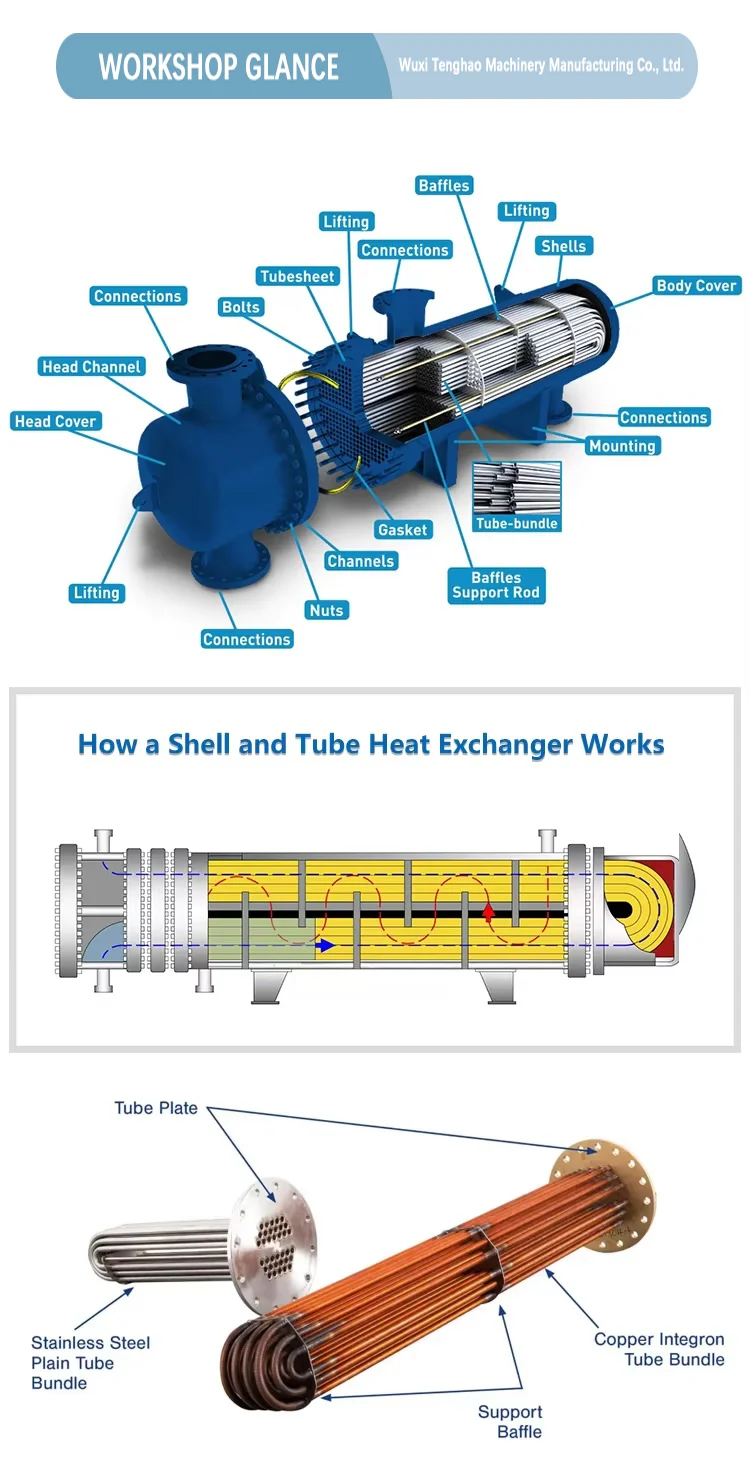

Strukturelles Design

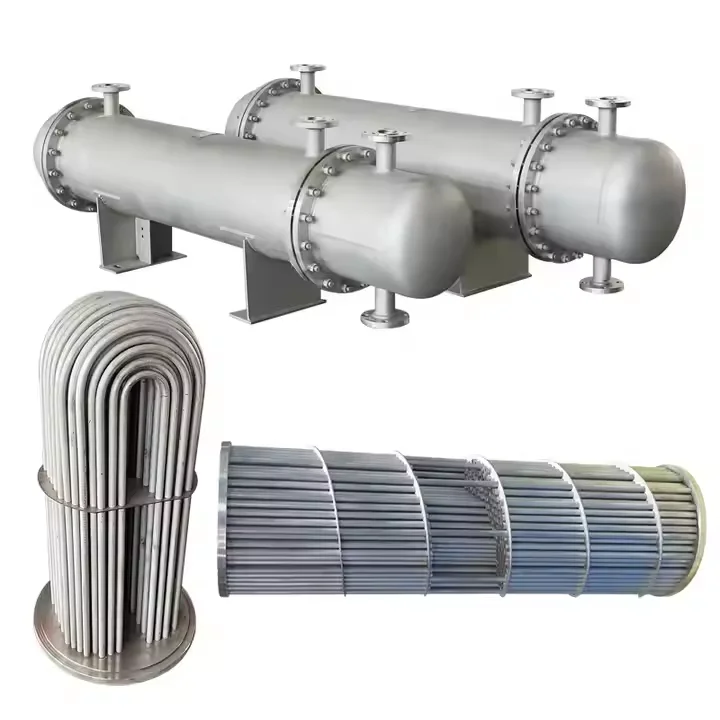

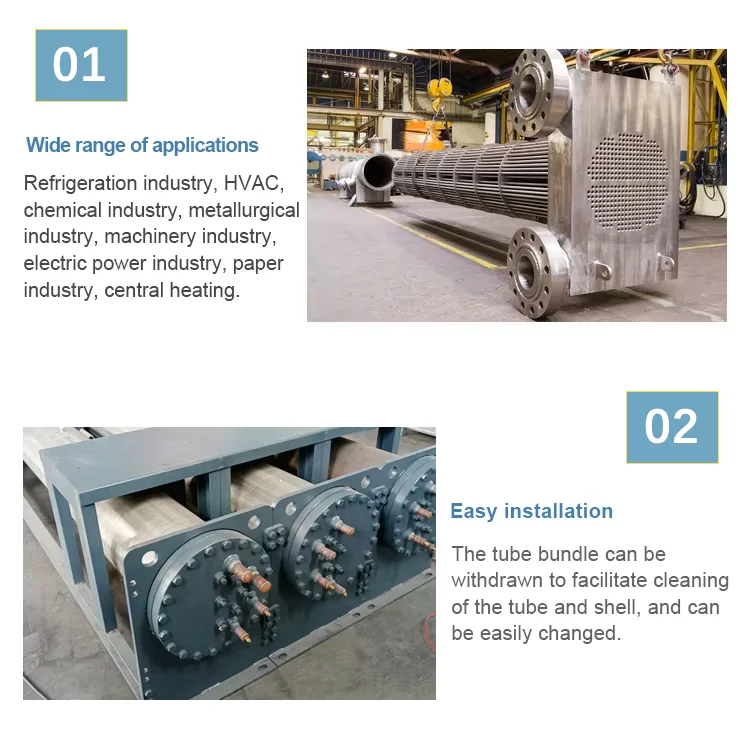

Rohrbündel und Röhrchen
* Rohrmaterial: In Materialien wie Edelstahl (z. B. 304, 316), Kohlenstoffstahl (z. B. Q235, ASTM A106) und in Materialien wie Edelstahl erhältlich
Manchmal Kupferlegierungen für spezifische Korrosion - resistente oder hohe thermische Leitfähigkeitsanforderungen. Edelstahlrohre
Bieten Sie eine hervorragende Korrosionsresistenz und machen sie ideal für den Umgang mit korrosiven Medien in chemischen Prozessen. Kohlenstoffstahlrohre
sind Kosten - wirksam und für allgemeine industrielle Anwendungen mit nicht korrosiven oder leicht korrosiven Flüssigkeiten geeignet.
* Rohrabmessungen: Der äußere Durchmesser der Röhrchen reicht typischerweise von 10 mm bis 50 mm, und die Wandstärke variiert von 1 mm
bis 5 mm je nach Druck- und Temperaturbedingungen. Die Länge der Röhrchen kann normalerweise von 1 m bis 10 angepasst werden
m, um unterschiedliche Schalengrößen und Wärmeübertragungsanforderungen zu erfüllen.
* Rohranordnung: Die Röhrchen sind normalerweise in einem dreieckigen oder quadratischen Pitch -Muster in der Schale angeordnet. Dreieckige Tonhöhe
Bietet eine kompaktere Anordnung, die die Wärmeübertragungsfläche pro Schalenvolumen einheit
Einfachere Reinigung und Wartung in einigen Fällen.
* Rohrmaterial: In Materialien wie Edelstahl (z. B. 304, 316), Kohlenstoffstahl (z. B. Q235, ASTM A106) und in Materialien wie Edelstahl erhältlich
Manchmal Kupferlegierungen für spezifische Korrosion - resistente oder hohe thermische Leitfähigkeitsanforderungen. Edelstahlrohre
Bieten Sie eine hervorragende Korrosionsresistenz und machen sie ideal für den Umgang mit korrosiven Medien in chemischen Prozessen. Kohlenstoffstahlrohre
sind Kosten - wirksam und für allgemeine industrielle Anwendungen mit nicht korrosiven oder leicht korrosiven Flüssigkeiten geeignet.
* Rohrabmessungen: Der äußere Durchmesser der Röhrchen reicht typischerweise von 10 mm bis 50 mm, und die Wandstärke variiert von 1 mm
bis 5 mm je nach Druck- und Temperaturbedingungen. Die Länge der Röhrchen kann normalerweise von 1 m bis 10 angepasst werden
m, um unterschiedliche Schalengrößen und Wärmeübertragungsanforderungen zu erfüllen.
* Rohranordnung: Die Röhrchen sind normalerweise in einem dreieckigen oder quadratischen Pitch -Muster in der Schale angeordnet. Dreieckige Tonhöhe
Bietet eine kompaktere Anordnung, die die Wärmeübertragungsfläche pro Schalenvolumen einheit
Einfachere Reinigung und Wartung in einigen Fällen.
Rohrblätter
* Fixierungsmethode: Die Rohrblätter sind direkt an der Schale und den Enden des Rohrbündels geschweißt. Diese feste Verbindung gewährleistet
Eine starre Struktur, bedeutet aber auch, dass thermische Expansionsunterschiede zwischen dem Rohrbündel und der Schale sorgfältig sein müssen
berücksichtigt.
* Material und Dicke: Rohrblätter bestehen häufig aus demselben oder kompatiblen Material wie die Röhrchen und die Hülle. Die Dicke von
Die Rohrblätter reicht je nach Auslegungsdruck und Temperatur sowie der Anzahl der Röhrchen bis zu dem Auslegungsdruck und der Temperatur bis zu 50 mm
unterstützt werden.
Eine starre Struktur, bedeutet aber auch, dass thermische Expansionsunterschiede zwischen dem Rohrbündel und der Schale sorgfältig sein müssen
berücksichtigt.
* Material und Dicke: Rohrblätter bestehen häufig aus demselben oder kompatiblen Material wie die Röhrchen und die Hülle. Die Dicke von
Die Rohrblätter reicht je nach Auslegungsdruck und Temperatur sowie der Anzahl der Röhrchen bis zu dem Auslegungsdruck und der Temperatur bis zu 50 mm
unterstützt werden.
Videopräsentation

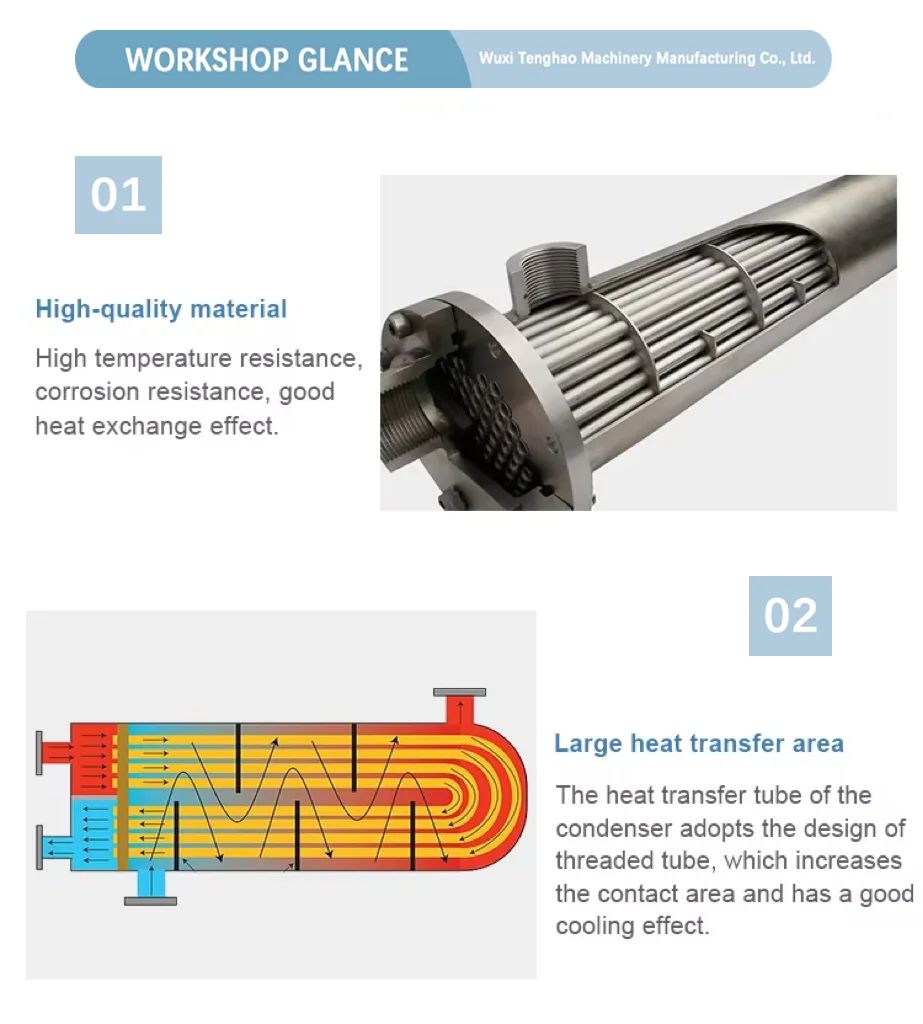

Herstellungstechnik
Leistungsparameter
Wärmeübertragungskoeffizient
* Der Wärmeübertragungskoeffizient ist ein Schlüsselparameter, der die Effizienz des Wärmetauschers bestimmt. Für das feste Röhrchen -
Blattschale und Röhrchen -Wärmetauscher, der Gesamtwärmeübertragungskoeffizient (U - Wert) reicht typischerweise von 100 W/(m² · k) bis
1000 w/(m² · k). Dieser Wert hängt von Faktoren wie den Flüssigkeitseigenschaften (thermische Leitfähigkeit, Viskosität, spezifischer Wärme) ab.
Durchflussraten beider Flüssigkeiten und die Sauberkeit des Rohr- und Schalenflächens.
* Wenn Sie beispielsweise sauberes Wasser sowohl auf der Rohr- als auch auf der Schalenseite mit mittelschweren Durchflussraten umgehen, kann der U -Wert der Wert sein
Relativ hoch, ungefähr 500 - 1000 W/(m² · k). Wenn jedoch die Flüssigkeiten auf Vious sind oder Fouling -Substanzen enthalten, der U -Wert
kann aufgrund des erhöhten thermischen Widerstands signifikant auf 100 - 300 W/(m² · k) abnehmen.
* Der Wärmeübertragungskoeffizient ist ein Schlüsselparameter, der die Effizienz des Wärmetauschers bestimmt. Für das feste Röhrchen -
Blattschale und Röhrchen -Wärmetauscher, der Gesamtwärmeübertragungskoeffizient (U - Wert) reicht typischerweise von 100 W/(m² · k) bis
1000 w/(m² · k). Dieser Wert hängt von Faktoren wie den Flüssigkeitseigenschaften (thermische Leitfähigkeit, Viskosität, spezifischer Wärme) ab.
Durchflussraten beider Flüssigkeiten und die Sauberkeit des Rohr- und Schalenflächens.
* Wenn Sie beispielsweise sauberes Wasser sowohl auf der Rohr- als auch auf der Schalenseite mit mittelschweren Durchflussraten umgehen, kann der U -Wert der Wert sein
Relativ hoch, ungefähr 500 - 1000 W/(m² · k). Wenn jedoch die Flüssigkeiten auf Vious sind oder Fouling -Substanzen enthalten, der U -Wert
kann aufgrund des erhöhten thermischen Widerstands signifikant auf 100 - 300 W/(m² · k) abnehmen.
Produkte empfehlen
Unternehmensprofil
Produktverpackung
Kontaktinformationen
FAQ
F: Sorgen Sie sich um Ihr Geld? A: Handelssicherung kann Ihr Geld schützen. (Weitere Informationen, bitte kontaktieren Sie mich) F: Sind Sie Handelsunternehmen oder Hersteller? A: Wir sind fabrik. In Wärmetauscher ist über 10 Jahre lang. F: Sind Ihre Produkte angepasst? A: Ja, die Produkte auf der Website sind nur der gemeinsame Typ oder die vorherigen Typen anderer Kunden. Wir können die neuen Produkte entsprechend Ihren Anforderungen oder Zeichnungen liefern. F: Wie lange dauert Ihre Lieferzeit? A: Im Allgemeinen sind es 10-15 Tage, wenn die Waren auf Lager sind. Oder es sind 15-20 Tage, wenn die Waren nicht auf Lager sind, sondern entsprechend der Menge. F: Warum uns wählen? A: Wir haben eine starke technische Kraft, mit mehr als 10 Jahren Erfahrung in der Forschung und Entwicklung von Wärmetauschern. Wir sind bestrebt, unseren Kunden die am besten geeigneten Wärmeübertragungsgeräte und effizienten Energieeinsparungen zu bieten.
